The 6GHz Generation

Серия LigoDLB 6 — расширение проверенной временем линейки LigoDLB из устройств для беспроводной передачи данных — дает возможность обеспечивать превосходную связь в диапазоне радиочастот 6 ГГц. Он увеличивает покрытие всех типов беспроводных сетей, позволяя пользователям находить минимально загруженные каналы, снизить уровень шума и помех, а также добиться повышения дальности радиосвязи и пропускной способности.

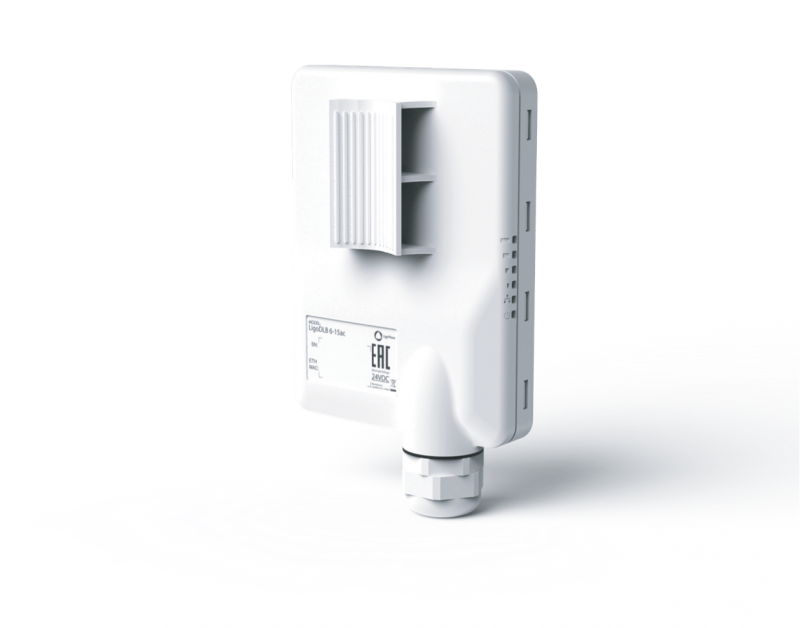

LigoDLB 6-15ac c процессором QCA 9563 (750 МГц), радиомодулем QCA 9882 и памятью 64 МБ RAM / 16 МБ Flash выводит эффективность своей работы на новый уровень. Усовершенствованный радиомодуль со встроенной антенной (15 дБи) обеспечивает отличную выходную мощность, увеличивает дальность радиосвязи и производительность при высокоплотной модуляции — 256 QAM. Пропускная способность свыше 500 Мбит/с — результат взаимодействия мощной аппаратной платформы с радиомодулем на базе технологии 802.11ac и проприетарного протокола передачи данных iPoll 3 компании LigoWave.

Особенности:

• Работа в диапазоне 5,9–6,4 ГГц
• Скорость передачи данных более 500 Мбит/с
• Мощный процессор (750 МГц), проприетарный протокол iPoll 3 и радиомодуль AC-стандарта (30 дБм)
• Встроенная направленная панельная антенна (15 дБи) с двойной поляризацией
• Рекомендуемая дальность радиосвязи: 4 км для режима PtP и 2 км — для PtMP
• Защита корпуса: IP65
• Мощная операционная система LigoWave OS
• Конструкция для снижения потерь сигнала
• Встроенная защита от перенапряжения
• Обеспечение превосходной производительности при доступе к сети Интернет, видеонаблюдении и организации связи в сельских поселениях

DLB-линейка разработана с превосходной производительностью обеспечивать

Программное обеспечение

Контроллер Infinity

Это программная платформа для управления беспроводными сетями — в данный момент с применением NFT-линейки. Скоро выйдет версия для LigoDLB- и LigoPTP-устройств. Контроллер дает пользователям возможность монтировать, контролировать и расширять сети Wi-Fi из точек доступа NFT, используя автоматическое подключение устройств к сети, заранее заданные сетевые сценарии и другие функции. Контроллер Infinity для DLB- и PTP-серий позволит упростить способы построения, расширения и поддержки беспроводных сетей.

LigoWave OS

Операционная система LigoWave OS включает все функции, необходимые для построения быстрых, развитых и надежных PtMP-сетей. Это поддержка IPv6 в режимах моста (Bridge) и маршрутизатора (Router), протоколы обнаружения SSDP и Bonjour, гибкая система ограничения скорости трафика, опция 82 DHCP и др. Отзывчивый пользовательский интерфейс построен на базе технологии HTML 5. Модели линейки LigoDLBac обратно совместимы с LigoDLB-устройствами посредством использования проприетарного протокола iPoll 3.

iPoll 3: протокол для повышенной производительности

Проприетарный протокол iPoll компании LigoWave для сценариев PtMP (“Точка-Многоточка”) — инновационное решение по устранению задержек при передаче данных и помех от устройств соседних кластеров в беспроводных PtMP-инсталляциях.

Встроенная защита от перенапряжения

Защита от электростатического разряда (3 кВ линия-земля и 1 кВ линия-линия) позволяет устройству работать в условиях сурового климата и нестабильных электрических установок.

Малый форм-фактор

Малый форм-фактор означает меньшую упаковку, что в свою очередь снижает транспортные расходы и позволяет устройствам лучше вписываться в окружающую среду. Более того, DLB 6-15ac разработан с неметаллическим корпусом IP65, защищающим от атмосферных воздействий, что делает устройство более легким и устойчивым к коррозии.

Вертикальная поляризация

Горизонтальная поляризация

Technical Specifications

Distance Recommendations	PTMP mode	PTP mode
LigoDLB 6-15ac	5km/ 3.11mi	7km/ 4.35mi

Технические характеристики
Максимальная рекомендуемая дальность	В режиме PtMP: 2 км В режиме PtP: 4 км
Cтандарт WLAN	IEEE 802.11a/n/ac, iPoll3
MIMO	2×2
Диапазон частот радиомодуля	5,9–6,4 ГГц
Мощность передатчика	До 20 дБм для РФ (до 30 дБм для других стран)
Ширина канала	5, 10, 20, 40, 80 МГц
Схемы модуляции	802.11 a/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK) 802.11 ac: OFDM (256-QAM, 64-QAM, 16-QAM, QPSK, BPSK)
Скорости передачи данных	802.11 ac @ 40 МГц: 400, 360, 300, 270, 240, 180, 120, 90, 60, 30 Мбит/с 802.11 ac @ 80 МГц: 866, 780, 650, 585, 520, 390, 260, 195, 130, 65 Мбит/с
Коррекция ошибок	FEC, LDPC
Схема дуплексирования	Time division duplex
Тип антенны	Встроенная панельная направленная с двойной поляризацией
Коэффициент усиления антенны	15 дБи
Поляризация	Двойная линейная
Диапазон частот	5,85–6,45 ГГц
Кросс-поляризационная развязка	21 дБ
КСВН	<1.4
Угол излучения в горизонтальной плоскости при горизонтальной поляризации	35°
Угол излучения в горизонтальной плоскости при вертикальной поляризации	35°
Угол излучения в вертикальной плоскости	35°
Проводной интерфейс	1x 10/100/1000 Мбит/с Base-T, RJ45
Размеры	158 х 97 х 38 мм
Вес	185 г
Крепление	На мачту
Питание	24 В DC, Passive PoE (100–240 В AC <-> 24 В DC адаптер в комплекте)
Максимальное энергопотребление	10 Вт
Температура окружающей среды рабочая	-40.. +65 °С
Влажность окружающей среды рабочая	0… 90% без конденсации
Мониторинг системы	SNMP, Syslog, графический веб-интерфейс
Конфигурация	Графический веб-интерфейс

Frequency Range	5.85–6.45GHz
Gain	15dBi
Polarization	Dual-Linear
Cross-Pol Isolation	21dB
VSWR	<1.4
Azimuth Beamwidth (H-pol)	35°
Azimuth Beamwidth (V-pol)	35°
Elevation Beamwidth	35°
